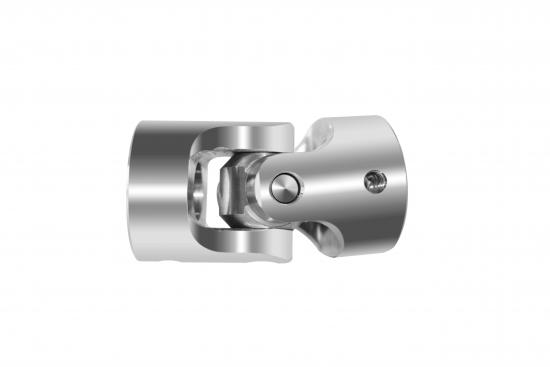

Крестовина карданная стальная WXD из легированной стали
int Pin
Структурные характеристики:
1. Подходит для трансмиссионных применений, где угол между двумя осями в одной плоскости соединительного пространства β≤45 градусов, а крутящий момент передачи составляет от 11,2 до 1120 Нм.
2. Максимальный межосевой угол на один шарнир составляет 45 градусов.
3. Допуск готового отверстия H7, в соответствии с требованиями, может обрабатывать шпоночные пазы, шестигранные и четырехгранные отверстия.
4. Угол между двумя осями мог изменяться в ограниченном диапазоне, как того требовала работа.
5. Закалка деталей сочленений при температуре 43–46 градусов, закалка центрального ползуна при температуре 48–52 градуса, цементация вала штифта при температуре 38–42 градуса.
6. Два типа подшипников: подшипники скольжения (до 1000 об/мин). Подшипники качения (до 4000 об/мин, высокая точность передачи, высокая динамическая нагрузка, малый зазор в подшипнике).
Примечание по установке：
1. При установке универсальной муфты с одной поперечной осью угловые скорости главного и ведомого концов меняются, главная и ведомая оси не могут быть синхронизированы, а их рассинхронизация меняется в зависимости от угла β.
2. Для достижения одинаковой угловой скорости и синхронного вращения следует устанавливать двухосную карданную муфту или использовать комбинацию из двух одноосных карданных муфт и промежуточного вала.

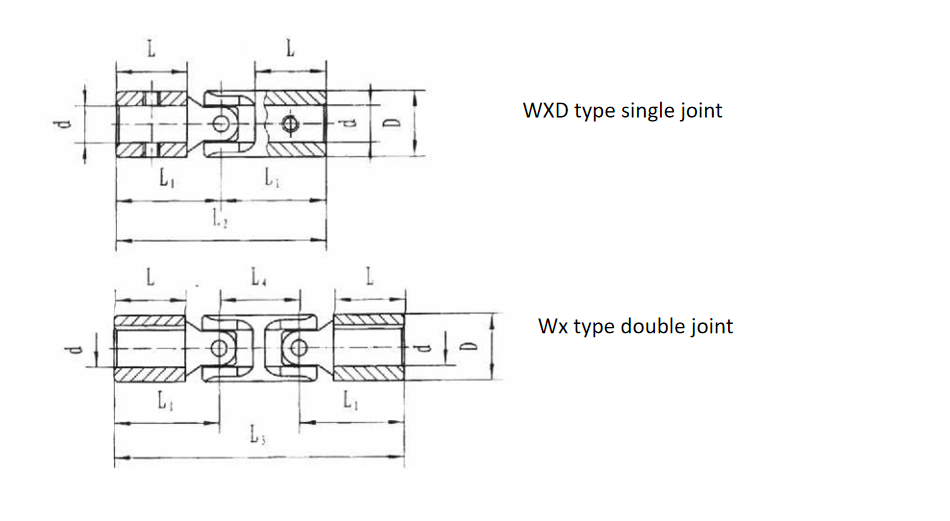

Рисунки：

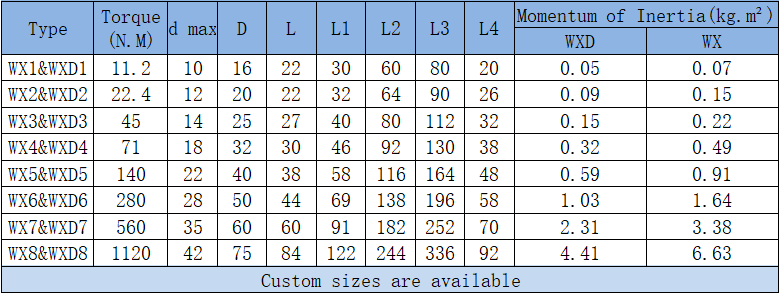

Листы параметров：
