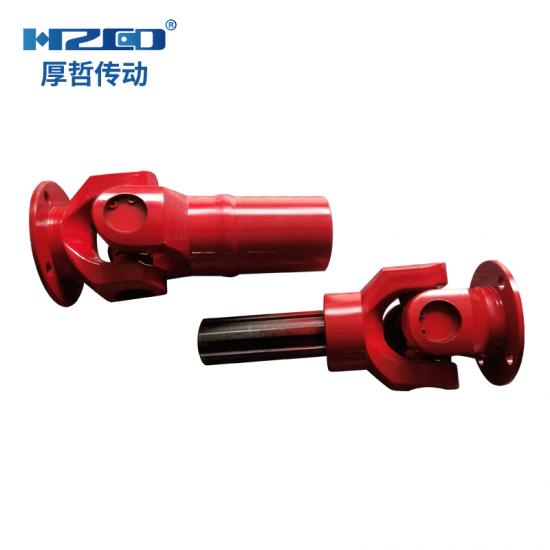

Универсальная шарнирная муфта карданного вала с поперечной осью SWC
Структурные характеристики:
1. Разумная конструкция, безопасное и надежное использование.
2. Использование одной вилочной головки исключает нажатие болта на корпус этого слабого звена, полностью исключает обычное ослабление или поломку болта, вызванную злокачественными повреждениями, срок службы по сравнению с другими типами муфт увеличивается на 30–50%.
3. Высокая грузоподъемность.
4. Эффективность передачи высокая, эффективность передачи достигает 98,7% - 99,9%, что обеспечивает значительную экономию энергии при передаче большой мощности, может снизить потребление электроэнергии на 5% - 15%.
5. Передача стабильная, уровень шума низкий, общий уровень шума составляет 30–40 дБ (А).
Примечание по установке：
1. При установке универсальной муфты с одной поперечной осью угловые скорости главного и ведомого концов меняются, главная и ведомая оси не могут быть синхронизированы, а их рассинхронизация меняется в зависимости от угла β.
2. Для достижения одинаковой угловой скорости и синхронного вращения следует устанавливать двухосную карданную муфту или использовать комбинацию из двух одноосных карданных муфт и промежуточного вала.
Рисунки：

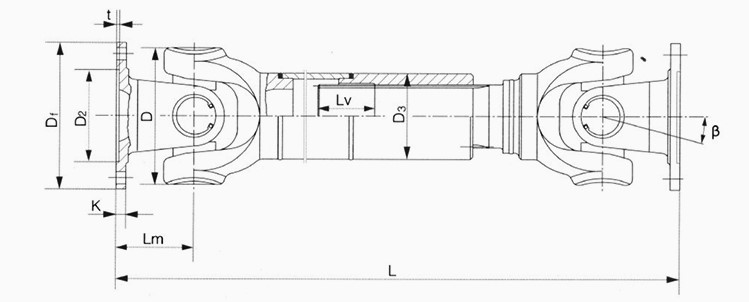

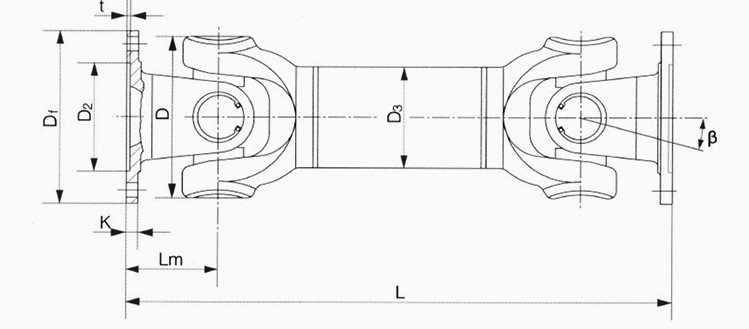

Масштабируемый сварной карданный вал типа А

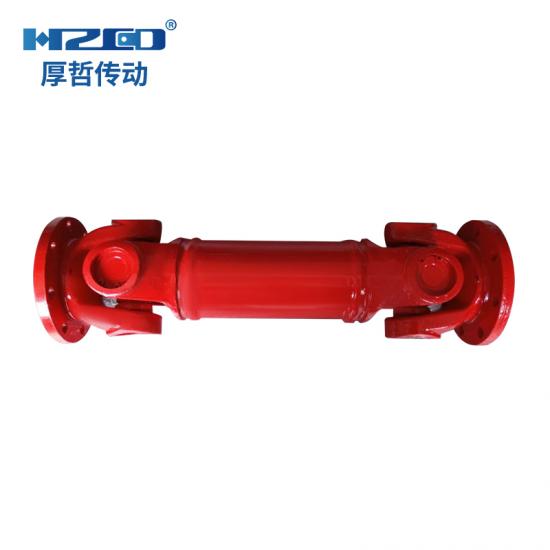

Карданный вал типа B, сварной, без окалины

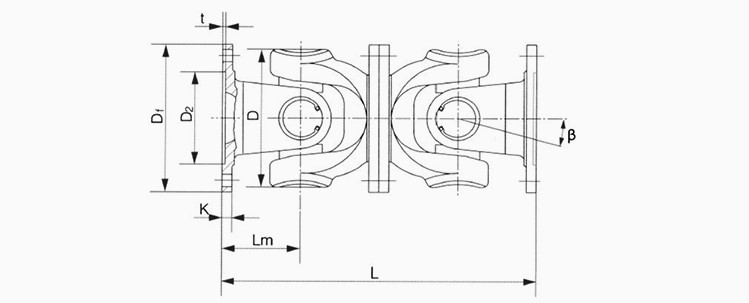

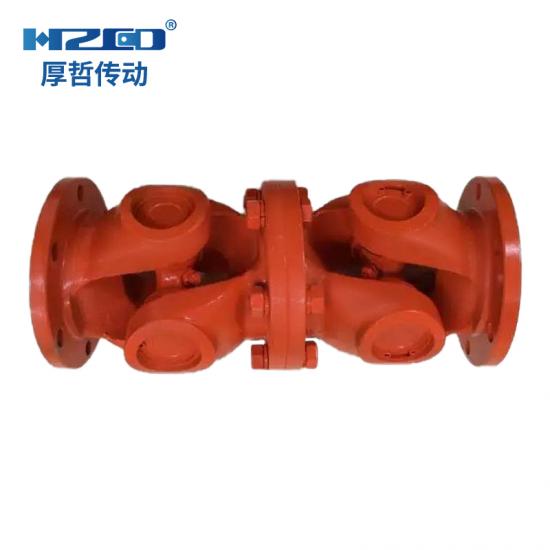

Карданный вал короткой конструкции типа C без масштабирования

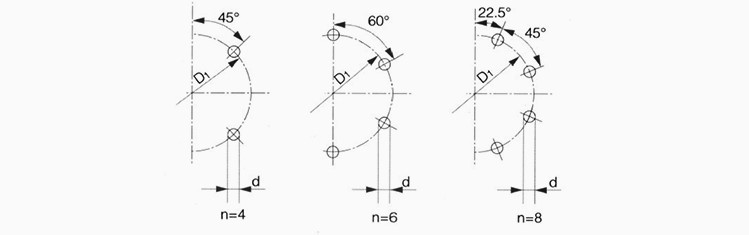

Наборы отверстий для болтов фланцев

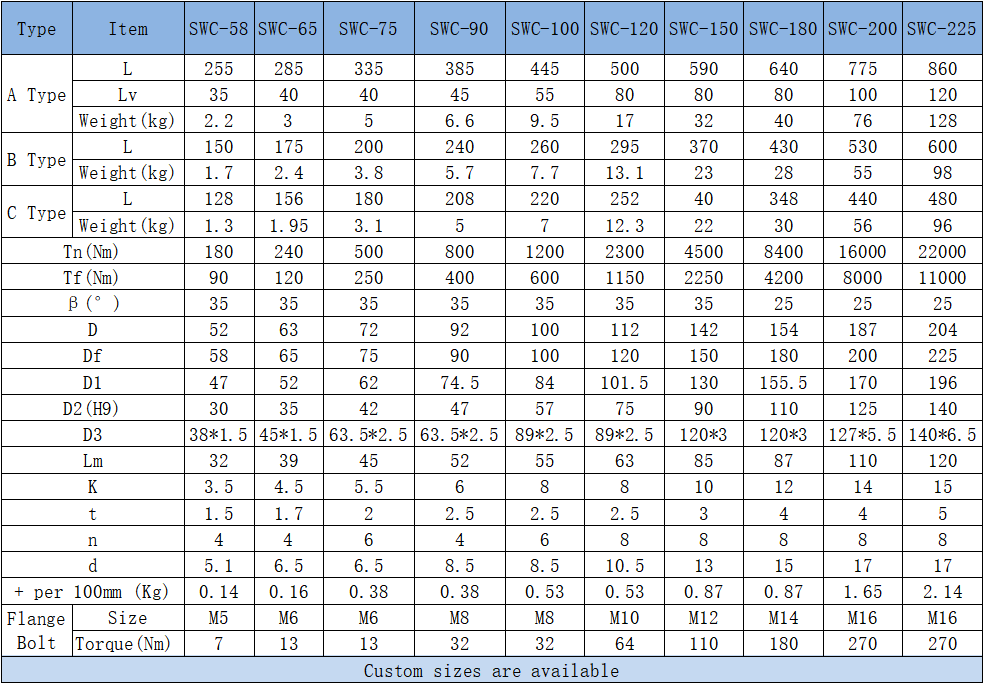

Листы параметров：
