Муфта зажимная винтовая с пружинным зажимом из алюминиевого сплава GC

Муфты Oldham с пружинной конструкцией для амортизации.
  • Бренд:

    HZCD
  • Пункт №.:

    GC
  • Оплата:

    EXW, FOB, CNF
  • Происхождение продукта:

    FOSHAN, CN
  • Время выполнения:

    15 DAYS
  • Порядок (MOQ):

    10

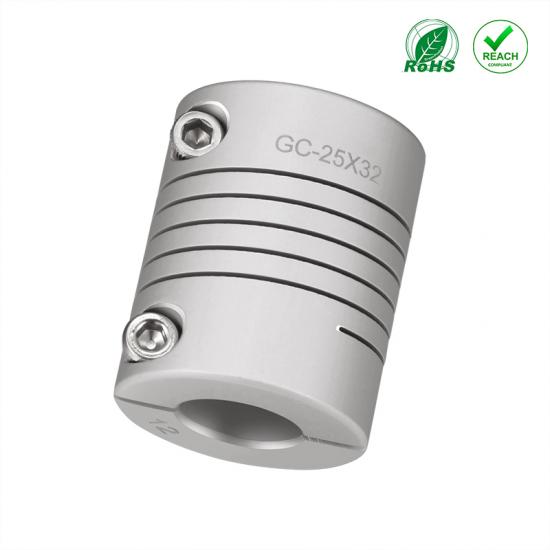

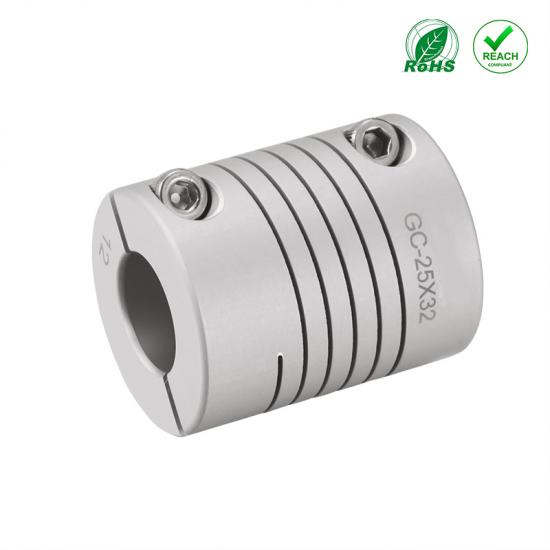

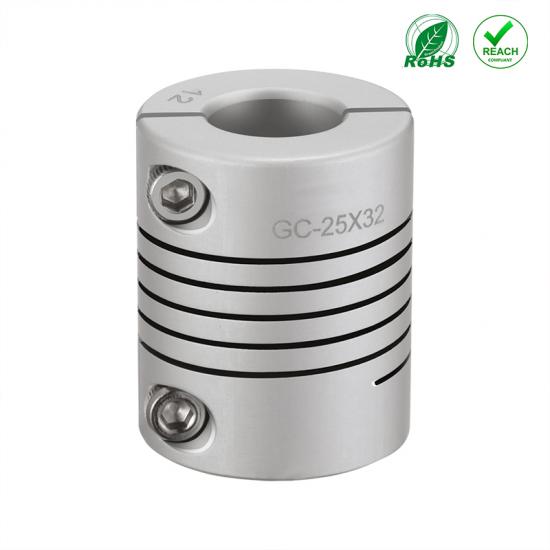

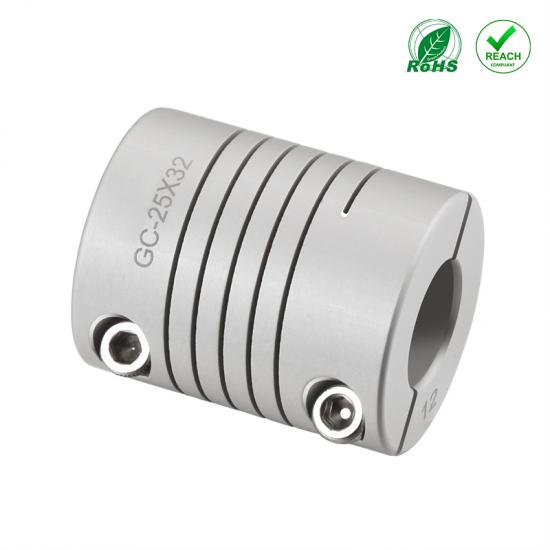

Муфта зажимная винтовая с пружинным зажимом из алюминиевого сплава GC


Структурные характеристики:

1. Интегрированная структура, общее использование материалов из высокопрочного алюминиевого сплава.

2. Благодаря буферизации упругая функция компенсирует радиальные, угловые и осевые отклонения.

3. Беззазорные соединения валов и втулок для прямого и обратного хода.

4. Предназначен для энкодеров, микродвигателей.

5. Способ крепления зажимного винта.


Примечание по установке:

1. При установке универсальной муфты с одной поперечной осью угловые скорости главного и ведомого концов меняются, главная и ведомая оси не могут быть синхронизированы, а их рассинхронизация меняется в зависимости от угла β.

2. Для достижения одинаковой угловой скорости и синхронного вращения следует устанавливать двухосную карданную муфту или использовать комбинацию из двух одноосных карданных муфт и промежуточного вала.


Рисунки:

Oldham coupling drawings


Листы параметров:

oldham coupling parameters
