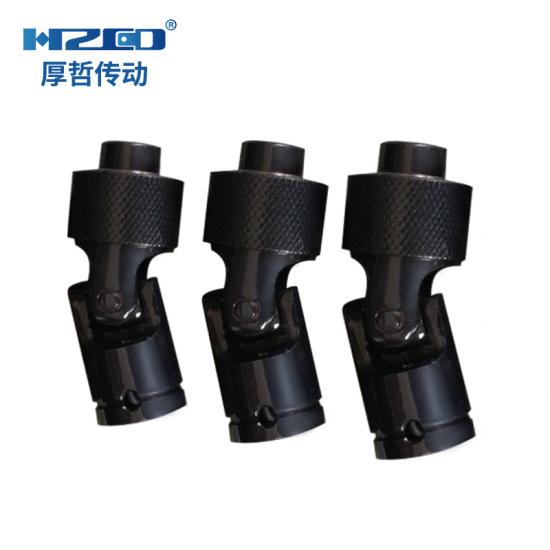

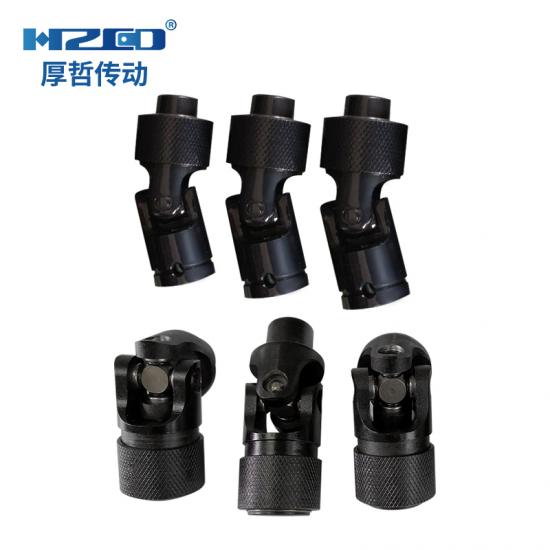

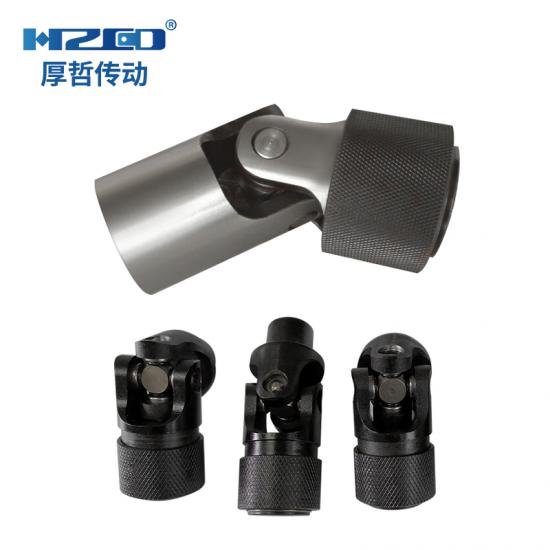

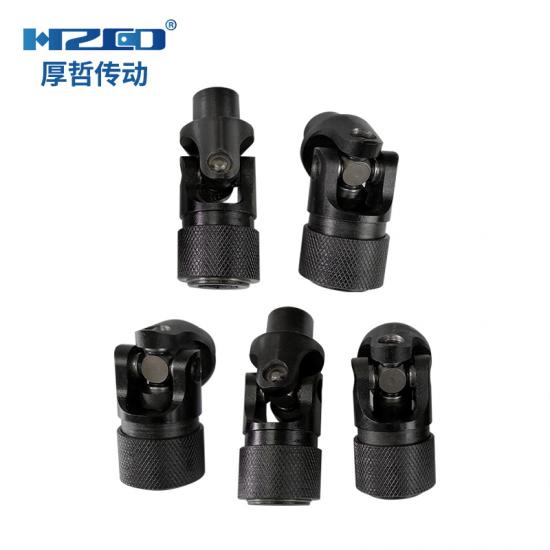

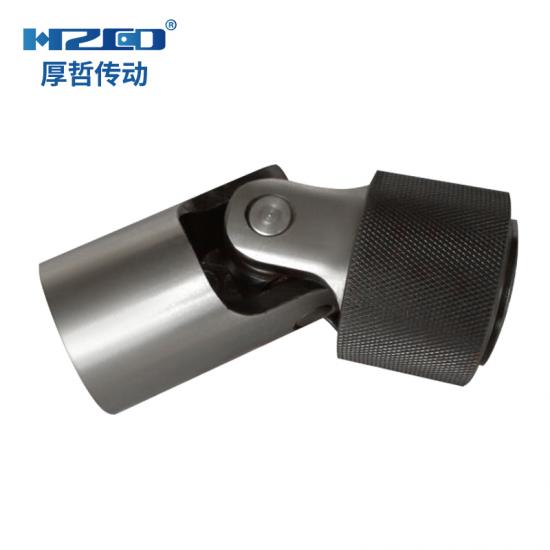

Прецизионная универсальная шарнирная муфта GR-HR
Структурные характеристики:
1. Односекционная универсальная секция с функцией быстрой фиксации (съемная).
2. Тип GR с блочной структурой Nmax=1000мин-1
3. Тип HR с несущей конструкцией Nmax=4000мин-1
4. Максимальный угол поворота каждой секции составляет 45 градусов.
5. Быстрозажимное устройство (чертеж d2) доступно только для готовых отверстий с допусками H7 или шестигранных отверстий.
Примечание по установке：
1. При установке универсальной муфты с одной поперечной осью угловые скорости главного и ведомого концов меняются, главная и ведомая оси не могут быть синхронизированы, а их рассинхронизация меняется в зависимости от угла β.
2. Для достижения одинаковой угловой скорости и синхронного вращения следует устанавливать двухосную карданную муфту или использовать комбинацию из двух одноосных карданных муфт и промежуточного вала.

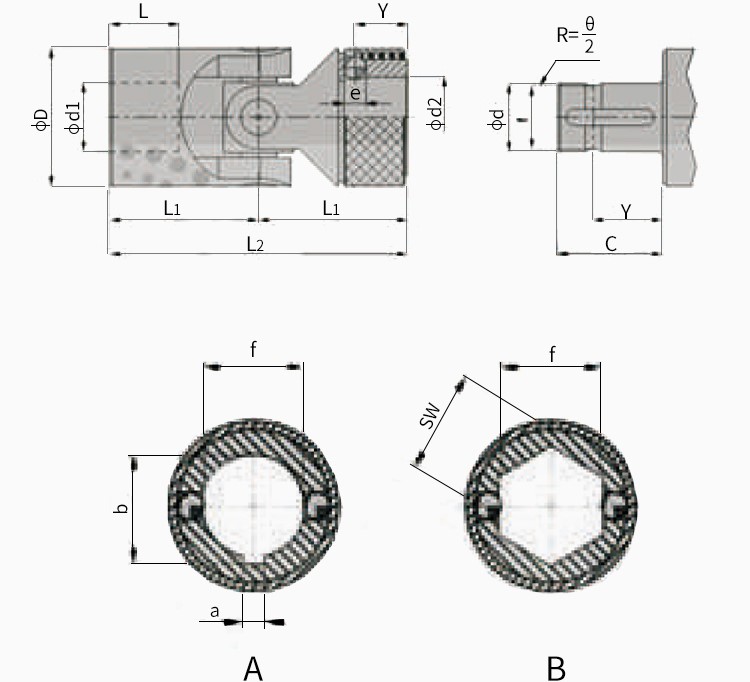

Рисунки：

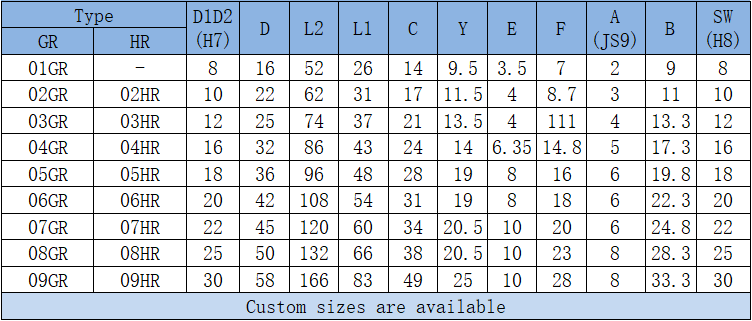

Листы параметров：
